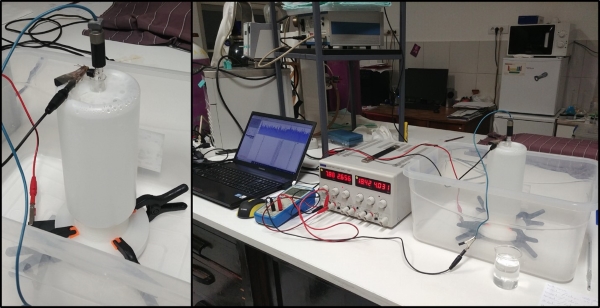

Titanijumska industrijska otpadna podloga je reakativirana prevlakom od Ir/Ta oksida po standardnoj formulaciji. Prevlaka je naneta premazivanjem u avgustu 2023. Osnovne elektrohemijske karakteristike repariranog titanijuma registrovane su u novokonstruisanom elektrolizeru (@G. Šekularac) za potrebe projekta OxyRePair:

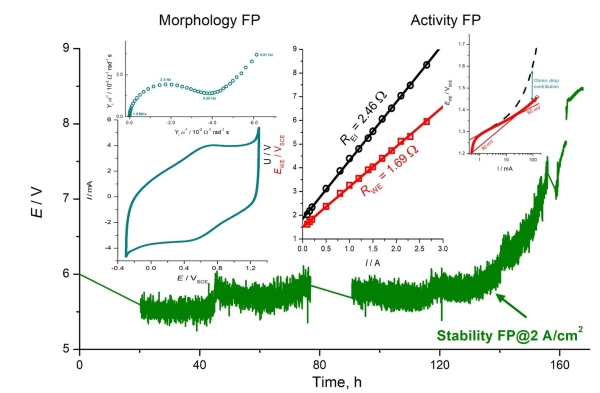

Ispitivanje aktivnosti za reakciju izdvajanja kiseonika ukazuje na postojanje dvojnog Tafelovog nagiba za od 60 (male prenapetosti) i 90 mV (velike prenapetosti). Operativna aktivnost pri velikim strujama reparirane anode i elektrolizera je odgovara Omovom zakonu sa otpornošću anode koja dobro kompenzuje doprinos omskog pada potencijala prividnoj aktivnosti. Ovo dokazuje dobru preciznost i pouzdanost podataka novokonstruisanog elektrolizera za simultano praćenje anodne elektrohemije i operacionih performansi elektrolizera za praćenje stabilnosti reparirane anode.

Dijagrami ciklične voltametrije i kapacitivnosti u kompleksnoj ravni ukazuju na pouzdanost podataka za korelaciju morfologije/aktivnosti/stabilnosti. Stabilnost reparirane anode pri 2 A/cm² pokriva opseg anodnog potencijala od 3 V u okviru operativnog opsega 6 V radnog potencijala od 6 V i 9 V napona elektrolize kome katodna polućelija i elektrolit doprinose sa otpornošću od samo 0,8 W. Anoda ima radni vek od oko 150 h/mg_oksida na temperaturi elektrolize od 60 °C.

Eksperimentalna postavka je prliminarnim testiranjem utvrđena kao pouzdana za prikupljanje relevantnih podataka za realizaciju projekta OxyRePair. Takođe je utvrđeno da je postupak za prikupljanje pogodan za analizu prepoznavanjem šablona unutar testiranog kružnog dela površine reparirane anode:

Alat za prepoznavanje šablona jednoznačno prepoznaje područje površine anode izloženo testovima aktivnosti/morfologije (levi crveni pravougaonik) i stabilnosti (desni crveni pravougaonik).
